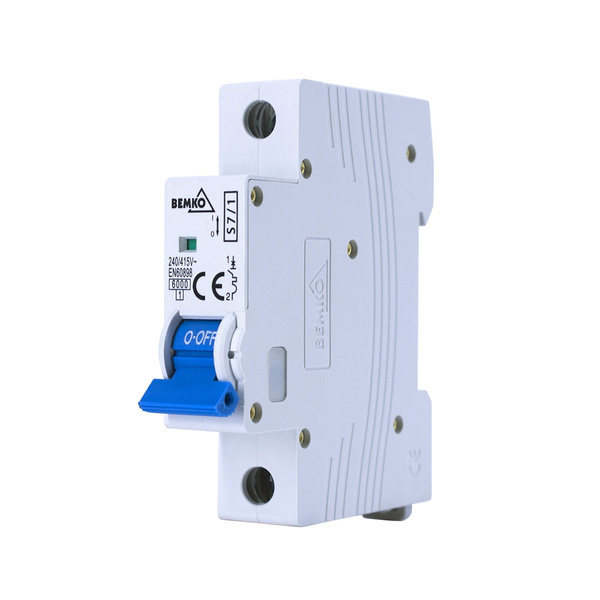

Wyłącznik nadprądowy 1P B25A

Wyłącznik nadprądowy 1P B25A zapewnia skuteczną ochronę przed przeciążeniem i zwarciem, z kompaktową konstrukcją i precyzyjną charakterystyką B.

Opis produktu

Wyłącznik nadprądowy 1P B25A to niezawodne zabezpieczenie instalacji elektrycznej, które skutecznie reaguje na przeciążenia i zwarcia. Dzięki charakterystyce B i zdolności łączeniowej do 6000 A, szybko odcina obwód w sytuacjach krytycznych. Kompaktowa budowa (79 mm długości, 17,5 mm szerokości, 67 mm wysokości) pozwala na łatwy montaż na standardowej szynie DIN TH 35 mm. Znamionowe napięcie 240/415 V~ i izolacja 500 V gwarantują bezpieczeństwo użytkowania w typowych warunkach domowych i przemysłowych.

Kluczowe zalety

• Charakterystyka B → szybka reakcja na przeciążenia i zwarcia.
• Zdolność łączeniowa 6000 A → wysoka odporność na nagłe skoki prądu.
• Kompaktowe wymiary → oszczędność miejsca w rozdzielnicy.
• Montaż na szynie DIN → łatwa instalacja i kompatybilność.
• Izolacja 500 V i napięcie udarowe 4 kV → zwiększone bezpieczeństwo elektryczne.
• Temperatura pracy od −5 °C do +30 °C → niezawodne działanie w różnych warunkach.
• 6000 cykli on/off → trwałość mechaniczna i niezawodność.
• Klasa ograniczenia energii 1 → ochrona przed nadmiernym przepięciem.

Dane techniczne

• Napięcie znamionowe: 240/415 V~ 50/60 Hz
• Stopień szczelności: IP20
• Charakterystyka: B
• Klasa ograniczenia energii: 1
• Liczba cykli on/off: 6000
• Liczba modułów: 1
• Montaż: szyna DIN/TH/THS 35 mm
• Napięcie udarowe: 4 kV
• Napięcie znamionowe izolacji: 500 V
• Temperatura pracy: −5 °C ÷ 30 °C
• Zwarciowa zdolność łączeniowa (Icn): 6000 A
• Prąd znamionowy (In): 25 A
• Długość: 79 mm
• Szerokość: 17,5 mm
• Wysokość: 67 mm
• Parametry bezpieczeństwa: zgodne z wymaganiami bezpieczeństwa instalacji elektrycznych

Zastosowanie

Idealny do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych oraz urządzeń sterujących w domach, biurach i zakładach przemysłowych. Zapewnia szybkie odłączenie w razie przeciążenia lub zwarcia, chroniąc przewody i sprzęt elektryczny przed uszkodzeniem.

Wskazówki użytkowe

• Przed montażem odłącz zasilanie i upewnij się, że instalację wykonuje osoba z odpowiednimi uprawnieniami.
• Upewnij się, że montaż odbywa się na czystej, suchej szynie DIN TH 35 mm.
• Regularnie sprawdzaj stan mechaniczny i czystość wyłącznika, unikaj zakurzenia i wilgoci.
• W przypadku pracy w niższych temperaturach rozważ zastosowanie dodatkowej ochrony przed oszronieniem.
• Wymieniaj wyłącznik po osiągnięciu granicy cykli on/off, by zachować niezawodność działania.
