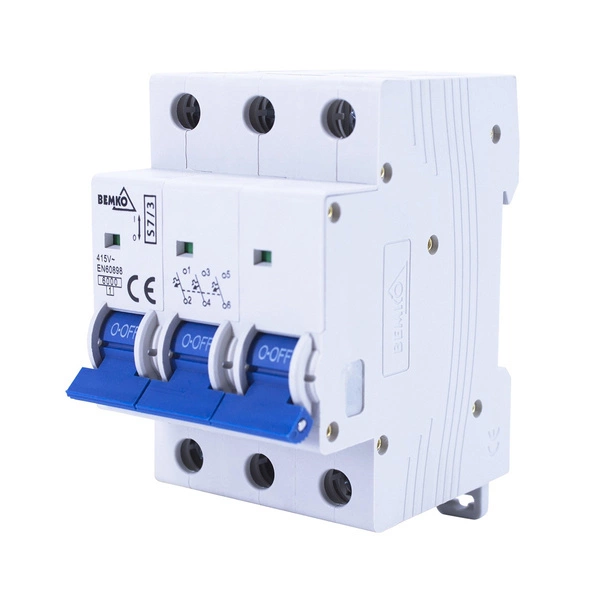

Wyłącznik nadprądowy 3P B20A

Wyłącznik nadprądowy 3P B20A – skuteczna ochrona instalacji trójfazowych, niezawodność działania i bezpieczeństwo pracy.

Opis produktu

Wyłącznik nadprądowy 3P B20A to nowoczesne zabezpieczenie instalacji elektrycznych, przeznaczone do pracy w układach trójfazowych. Dzięki charakterystyce B oraz wysokiej odporności na przeciążenia i zwarcia, produkt ten gwarantuje niezawodną ochronę przed skutkami niekontrolowanego wzrostu prądu. Doskonale sprawdzi się zarówno w domach, jak i w obiektach przemysłowych, gdzie liczy się bezpieczeństwo oraz trwałość. Łatwa instalacja na szynie DIN pozwala na szybki montaż w rozdzielnicach. Zastosowanie wysokiej klasy materiałów zapewnia długą żywotność i niezawodność przez wiele lat użytkowania.

Kluczowe zalety

• Trójfazowa ochrona – zabezpiecza instalacje przed przeciążeniami i zwarciami w każdej fazie.
• Charakterystyka B – szybka reakcja na wzrost prądu, idealna do obwodów o standardowym obciążeniu.
• Prosty montaż na szynie DIN – szybka i wygodna instalacja w rozdzielniach.
• Wysoka trwałość – do 6000 cykli włącz/wyłącz gwarantuje długą eksploatację.
• Kompaktowe wymiary – łatwość integracji nawet w ograniczonej przestrzeni rozdzielnicy.
• Stopień szczelności IP20 – skuteczna ochrona przed pyłem i przypadkowym dotykiem.
• Wysoka zwarciowa zdolność łączeniowa – bezpieczeństwo nawet w trudnych warunkach sieciowych.
• Bezpieczny zakres temperatur pracy – niezawodność od -5°C do 30°C.

Dane techniczne

• Napięcie znamionowe: 240/415V~ 50/60Hz
• Stopień szczelności: IP20
• Charakterystyka: B
• Klasa ograniczenia energii: 1
• Liczba cykli on/off: 6000
• Liczba modułów: 3
• Montaż: Szyna DIN/TH/THS 35mm
• Napięcie udarowe: 4kV
• Napięcie znamionowe izolacji: 500V
• Temperatura pracy: -5°C ÷ 30°C
• Zwarciowa zdolność łączeniowa: Icn: 6000A
• Prąd znamionowy: In: 20A
• Długość: 79 mm
• Szerokość: 53 mm
• Wysokość: 67 mm
• Bezpieczeństwo: Parametry bezpieczeństwa

Zastosowanie

Wyłącznik nadprądowy 3P B20A znajduje zastosowanie w domowych i przemysłowych instalacjach trójfazowych. Stosowany jest do ochrony obwodów oświetleniowych, gniazd, urządzeń elektrycznych oraz maszyn przed skutkami zwarć i przeciążeń. Idealny do rozdzielnic w budynkach mieszkalnych, komercyjnych i halach produkcyjnych.

Wskazówki użytkowe

• Przed montażem upewnij się, że instalacja jest całkowicie odłączona od zasilania.
• Wyłącznik montuj pionowo na szynie DIN, dbając o prawidłowe podłączenie przewodów.
• Regularnie sprawdzaj stan wyłącznika, szczególnie w miejscach o dużym zapyleniu.
• Unikaj pracy wyłącznika poza zakresem temperatury roboczej, aby zachować pełną skuteczność ochrony.
• W przypadku zadziałania wyłącznika sprawdź przyczynę przeciążenia lub zwarcia przed ponownym załączeniem.
