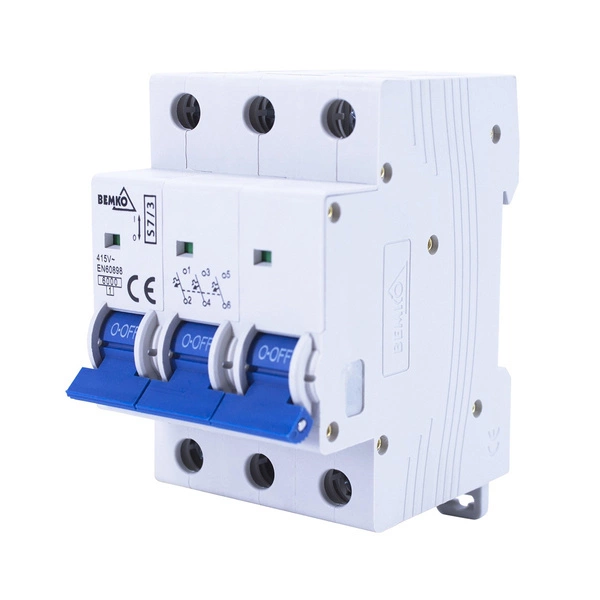

Wyłącznik nadprądowy 3P C10A

Wyłącznik nadprądowy 3P C10A – kompaktowe i precyzyjne zabezpieczenie trójfazowe 10 A, charakterystyka C, idealny do ochrony przed przeciążeniem i zwarciem.

Opis produktu

Wyłącznik nadprądowy 3P C10A to niezawodne urządzenie zabezpieczające obwody trójfazowe przed przeciążeniem i zwarciem. Dzięki charakterystyce C reaguje na prądy o wartości 5–10 × In, co sprawia, że doskonale sprawdza się w instalacjach z silnikami czy transformatorami. Kompaktowa konstrukcja (3 moduły, szerokość 53 mm, wysokość 67 mm, długość 79 mm) umożliwia łatwy montaż na szynie DIN/TH/THS 35 mm. Znamionowe napięcie 240/415 V AC i częstotliwość 50/60 Hz gwarantują szerokie zastosowanie w instalacjach przemysłowych i budowlanych.

Kluczowe zalety

• Charakterystyka C → szybka reakcja na przeciążenia i zwarcia w obwodach indukcyjnych
• Trzy bieguny (3P) → kompleksowa ochrona trójfazowa
• Wysoka zdolność zwarciowa Icn 6000 A → bezpieczne działanie przy nagłych przepięciach
• Kompaktowe wymiary (79 × 53 × 67 mm) → oszczędność miejsca w rozdzielnicy
• Montaż na standardowej szynie DIN/TH 35 mm → szybka i wygodna instalacja
• Stopień ochrony IP20 → zabezpieczenie przed dostępem do niebezpiecznych części
• Odporność temperaturowa od –5 °C do 30 °C → stabilna praca w różnych warunkach
• Klasa ograniczenia energii 1 → skuteczne ograniczenie energii zwarciowej

Dane techniczne

• Napięcie znamionowe: 240/415 V AC, 50/60 Hz
• Charakterystyka wyzwalania: C
• Prąd znamionowy In: 10 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6000 A
• Klasa ograniczenia energii: 1
• Liczba cykli on/off: 6000
• Liczba modułów: 3
• Montaż: szyna DIN/TH/THS 35 mm
• Napięcie udarowe: 4 kV
• Znamionowe napięcie izolacji: 500 V
• Temperatura pracy: –5 °C ÷ 30 °C
• Wymiary: długość 79 mm, szerokość 53 mm, wysokość 67 mm

Zastosowanie

Idealny do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz domach z urządzeniami indukcyjnymi. Sprawdza się w ochronie silników, transformatorów, oświetlenia oraz innych odbiorników wymagających szybkiej reakcji na przeciążenia.

Wskazówki użytkowe

• Przed montażem upewnij się, że szyna DIN jest czysta i dobrze zamocowana.
• Zadbaj o odpowiednie dopasowanie przewodów do zacisków – maksymalnie 16 mm² (sztywny) lub 25 mm² (giętki).
• Regularnie sprawdzaj stan urządzenia – w razie częstego wyzwalania może być konieczna kontrola instalacji.
• W przypadku pracy w wyższych temperaturach otoczenia, rozważ urządzenie z szerszym zakresem temperaturowym.

Ean: 5908311361658
