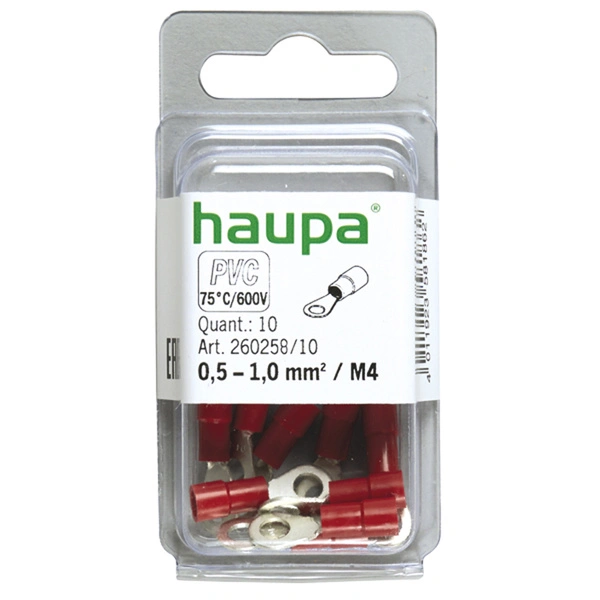

Końcówka oczkowa izolowana DIN 0.5-1 czerwona M4 260258/10 Haupa

Końcówka oczkowa izolowana DIN 0.5-1 czerwona M4 260258/10 Haupa zapewnia pewne, bezpieczne połączenie przewodów w instalacjach elektrycznych.

Opis produktu

Końcówka oczkowa izolowana DIN 0.5-1 czerwona M4 260258/10 Haupa to praktyczny element do wykonywania trwałych i bezpiecznych połączeń przewodów w instalacjach elektrycznych i automatyce. Przeznaczona jest do przewodów o przekroju 0,5–1 mm² i montażu na śrubie z gwintem M4. Izolacja z tworzywa PVC ułatwia montaż, poprawia bezpieczeństwo pracy oraz chroni przed przypadkowym zwarciem. Produkt wykonany jest z miedzianego trzpienia z cynowanym pokryciem, co zapewnia bardzo dobrą przewodność oraz odporność na korozję. Czerwony kolor izolacji pozwala szybko zidentyfikować zakres przekroju przewodu zgodnie z typowym kodem kolorystycznym.

Kluczowe zalety

• Zakres przekroju 0,5–1 mm² – elastyczne zastosowanie w typowych instalacjach sterowniczych i zasilających małej mocy.
• Gwint M4 – łatwy montaż na standardowych śrubach i listwach zaciskowych.
• Izolacja PVC – zwiększone bezpieczeństwo, ochrona przed zwarciem i przypadkowym dotykiem części przewodzących.
• Oczkowa forma złączki – pewne, mechanicznie stabilne połączenie, odporne na wibracje i poluzowanie.
• Materiał miedziany, cynowany – niskie straty elektryczne i dobra odporność na utlenianie oraz korozję.
• Czerwony kolor izolacji – szybka identyfikacja przekroju przewodu i uporządkowanie instalacji.
• Zgodność z normą DIN – powtarzalna jakość wymiarowa i możliwość zastosowania w profesjonalnych instalacjach.
• Wygodny montaż przez zaprasowanie – szybkie, powtarzalne połączenie bez konieczności lutowania.

Dane techniczne

• Typ: końcówka oczkowa izolowana.
• Norma: DIN.
• Przekrój przewodu: 0,5–1 mm².
• Kolor izolacji: czerwony.
• Gwint / średnica śruby: M4.
• Materiał tulei: miedź cynowana.
• Materiał izolacji: PVC.
• Kształt kołnierza: oczkowy (pierścieniowy).
• Zakres zastosowania: przewody miedziane wielodrutowe.
• Bezpieczeństwo: parametry bezpieczeństwa zgodne z wymaganiami dla osprzętu instalacyjnego niskiego napięcia.
• Kod EAN: 4011923581879.

Zastosowanie

Końcówka oczkowa izolowana DIN 0.5-1 czerwona M4 260258/10 Haupa sprawdzi się w rozdzielnicach, szafach sterowniczych, instalacjach maszyn i urządzeń, w automatyce przemysłowej oraz w domowych instalacjach niskonapięciowych. Umożliwia estetyczne zakończenie żył przewodów, poprawia ich kontakt elektryczny w zaciskach śrubowych i chroni przed uszkodzeniem drutów podczas dokręcania śrub. Stosowana wszędzie tam, gdzie wymagane jest pewne, trwałe połączenie z zaciskiem śrubowym M4.

Wskazówki użytkowe

• Dobierz przekrój końcówki do przekroju przewodu, aby zapewnić poprawne zaprasowanie i niezawodny styk.
• Do montażu używaj dedykowanych szczypiec do zaprasowywania, co gwarantuje powtarzalną jakość połączenia.
• Przed zaprasowaniem usuń odpowiednią długość izolacji z przewodu, nie uszkadzając jego żył.
• Po zaciśnięciu sprawdź mechanicznie połączenie, delikatnie ciągnąc za przewód – nie powinien wysuwać się z końcówki.
• Unikaj montażu w miejscach o temperaturach przekraczających dopuszczalny zakres dla izolacji PVC oraz w środowiskach silnie korozyjnych bez dodatkowego zabezpieczenia.
