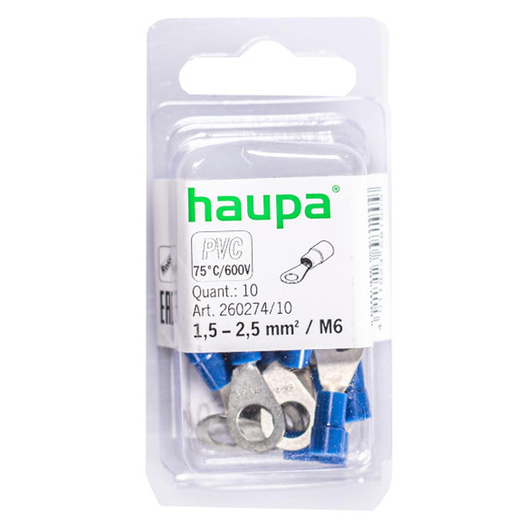

Końcówka oczkowa izolowana DIN 1.5-2,5 niebieska M6 260274/10 Haupa
- Końcówka oczkowa izolowana DIN 1.5-2,5 niebieska M6 260274/10 Haupa
Opis produktu
Końcówka oczkowa izolowana DIN 1.5-2,5 niebieska M6 Haupa to wysokiej jakości element złączny przeznaczony do zaciskania na miedzianych przewodach wielodrutowych o przekroju od 1,5 do 2,5 mm². Pozwala na wykonanie stabilnego, mechanicznie odpornego i elektrycznie pewnego połączenia przewodu ze śrubą lub szyną z zaciskiem M6. Izolacja z tworzywa PVC w kolorze niebieskim poprawia bezpieczeństwo pracy, ułatwia identyfikację przekroju żyły i chroni miejsce zacisku przed przypadkowym zwarciem.
Końcówka jest zgodna z wymaganiami norm DIN dla końcówek oczkowych, co gwarantuje powtarzalność wymiarów i niezawodność połączeń w instalacjach energetycznych, przemysłowych, automatyki oraz w warsztatach elektrycznych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacjach oraz serwisie.
Kluczowe zalety
- Zakres przekroju żyły 1,5–2,5 mm² – jedna końcówka dla najczęściej stosowanych przewodów instalacyjnych, co upraszcza dobór osprzętu.
- Rozmiar oczka M6 – łatwy montaż na standardowych śrubach i szynach z zaciskami M6, typowymi w rozdzielnicach i urządzeniach.
- Izolacja PVC w kolorze niebieskim – zwiększone bezpieczeństwo, ochrona przed zwarciem oraz szybka identyfikacja przekroju przewodu.
- Materiał miedziany, cynowany – bardzo dobra przewodność elektryczna i odporność na korozję, co wydłuża żywotność połączenia.
- Konstrukcja oczkowa – pewne, nierozłączne połączenie ze śrubą, odporne na drgania i poluzowanie.
- Przystosowanie do zaprasowywania – stabilna, powtarzalna jakość połączenia przy użyciu standardowych narzędzi do zaciskania.
- Zgodność z normami DIN – gwarancja wymiarów i parametrów dopasowanych do profesjonalnych zastosowań.
- Kolor niebieski – czytelne oznaczenie końcówek dla przewodów określonego przekroju, co ułatwia pracę instalatora.
Dane techniczne
- Typ: końcówka oczkowa izolowana do przewodów miedzianych.
- Zakres przekroju przewodu: 1,5–2,5 mm².
- Rozmiar gwintu/otworu: M6.
- Norma: wykonanie zgodne z wymaganiami DIN dla końcówek oczkowych.
- Materiał końcówki: miedź cynowana.
- Materiał izolacji: PVC.
- Kolor izolacji: niebieski.
- Forma złącza: oczkowa, z pełnym pierścieniem.
- Sposób montażu: zaprasowywanie na przewodzie przy użyciu odpowiednich szczypiec zaciskowych.
- Bezpieczeństwo: parametry bezpieczeństwa zapewnione przez izolację oraz stabilną konstrukcję oczka.
Zastosowanie
Końcówka oczkowa izolowana DIN 1,5-2,5 niebieska M6 Haupa jest przeznaczona do wykonywania trwałych połączeń przewodów z aparaturą elektryczną, szynami i listwami zaciskowymi. Stosuje się ją w rozdzielnicach, szafach sterowniczych, instalacjach przemysłowych, energetycznych, w automatyce, a także w warsztatach i serwisach elektrycznych. Idealnie sprawdza się przy podłączaniu przewodów sterowniczych, zasilających o małych i średnich prądach, a także w miejscach narażonych na wibracje, gdzie wymagane jest pewne, nierozłączne połączenie śrubowe.
Wskazówki użytkowe
- Dobieraj końcówkę wyłącznie do przewodów o przekroju mieszczącym się w zakresie 1,5–2,5 mm², aby zapewnić prawidłowe zaciskanie.
- Przed założeniem końcówki dokładnie odizoluj przewód na odpowiednią długość, nie uszkadzając poszczególnych drutów żyły.
- Do zaprasowywania używaj profesjonalnych szczypiec zaciskowych dopasowanych do izolowanych końcówek oczkowych, aby uzyskać trwałe połączenie.
- Po zaciśnięciu sprawdź mechanicznie połączenie delikatnym pociągnięciem za przewód oraz skontroluj, czy izolacja nie jest uszkodzona.
- Podczas montażu na śrubie M6 dokręcaj połączenie z zalecanym momentem, aby uniknąć przegrzewania i luzowania się zacisku w czasie pracy instalacji.
